• 分類：公司新聞
• 作者：
• 來源：
• 發(fā)布時(shí)間：2021-08-26 17:52
• 訪問量：

【概要描述】高分子聚乙烯丙綸(PE)復(fù)合防水卷材標(biāo)準(zhǔn)化施工技術(shù)?
技術(shù)特點(diǎn)
? 高分子聚乙烯丙綸復(fù)合防水卷材標(biāo)準(zhǔn)化施工體系分為：與聚合物水泥復(fù)合施工，與非固化橡膠瀝青復(fù)合施工，及與噴涂速凝橡膠瀝青涂料復(fù)合防水施工。

? ?1.1、該體系屬綠色環(huán)保產(chǎn)品，無毒無味、無污染、無明火作業(yè)、冷粘結(jié)、濕作業(yè)；

? ?1.2、防水卷材自重輕，每平方米約400g,立面施工方便，不脫落；親和性好,粘結(jié)牢固，無空鼓，用配套粘結(jié)料粘結(jié)就能達(dá)到牢固、永不脫落的效果；

? ?1.3、可在潮濕的基層上做防水施工，雨后施工，把基層上的積水掃凈無明水即可施工，在潮濕的基層上施工對(duì)工期十分有利。特別在夏季連雨天，更顯示了聚乙烯丙綸防水體系的優(yōu)越性和可靠性；

? ?1.4、防水卷材采用粘結(jié)料滿粘施工，卷材兩面復(fù)合的丙綸長絲無紡布上有無數(shù)個(gè)均勻小孔洞，與基層粘結(jié)力強(qiáng)、親和性好，卷材與基底粘結(jié)牢固，不竄水；

? ?1.5、聚乙烯丙綸防水卷材柔韌性好，隨意彎折。陰陽角施工時(shí)，易于鋪貼，附著力好，不翹邊，不空鼓；

? ?1.6、耐根穿刺性能好，物理阻根，無毒害，有利于植物生長。


適用范圍


? 從其特點(diǎn)看，此防水系統(tǒng)適用于各類工業(yè)與民用的建筑工程和構(gòu)筑物，由于其材質(zhì)型號(hào)選擇性強(qiáng)，卷材規(guī)格厚度可從為0.7mm～1.5mm,增強(qiáng)材料多樣性，與之配套的防水涂料,目前市場流通的均可用。使之形成一種多功能的防水系統(tǒng)，適用于地下工程、地下綜合管廊工程、地上工程、屋面工程、地鐵工程、隧道工程及室內(nèi)工程等。


材料性能


3.1主體材料

高分子聚乙烯復(fù)合防水卷材標(biāo)準(zhǔn)為<高分子增強(qiáng)復(fù)合防水卷材>GB26518。

3.2 輔助材料

3.2.1聚合物水泥防水粘結(jié)材料

3.2.2非固化橡膠瀝青防水涂料

3.2.3噴涂速凝橡膠瀝青防水涂料

3.2.4金屬固件


施工準(zhǔn)備


4.1見本書第三章施工機(jī)具

4.2施工人員，經(jīng)防水工程培訓(xùn)獲有上崗證的人員。

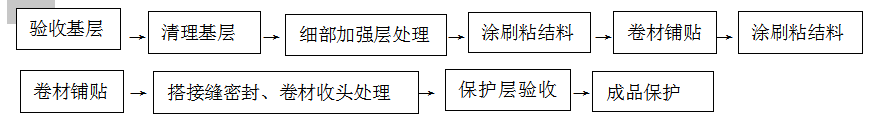

工藝流程




6、聚乙烯丙綸復(fù)合防水卷材與聚合物水泥復(fù)合施工標(biāo)準(zhǔn)化

6.1 ?施工工藝

6.1.1鋪設(shè)防水卷材加強(qiáng)層：首先在基層陰陽角處、電梯坑、后澆帶、穿墻（板）管根等易滲漏的薄弱部位鋪設(shè)卷材加強(qiáng)層。加強(qiáng)層卷材緊貼陰、陽角滿粘鋪貼，不得出現(xiàn)空鼓、翹邊現(xiàn)象。加強(qiáng)層鋪設(shè)完畢后再鋪設(shè)大面防水卷材。

6.1.2 主防水層施工

（1）彈線定位。按照卷材的寬度，用粉線彈出基準(zhǔn)線。

（2）涂刮聚合物水泥防水粘結(jié)料。將聚合物水泥防水粘結(jié)料用刮板或鐵抹子均勻刮涂在基層表面，厚度不小于1.3mm。聚合物水泥防水粘結(jié)料應(yīng)涂布均勻，不露底，不堆積。

（3）鋪貼卷材。聚乙烯丙綸防水卷材采用滿粘法施工。將預(yù)先剪裁好的卷材沿基準(zhǔn)線鋪展，鋪貼時(shí)不應(yīng)用力拉伸卷材，一邊向前滾鋪卷材，一邊用刮板向兩側(cè)刮壓、推搟，排除多余的粘結(jié)料并徹底排除卷材與基層之間的空氣，將卷材與聚合物水泥防水粘結(jié)料緊密粘結(jié)，大面積卷材粘結(jié)率不得少于90%，搭接縫粘結(jié)率必須100%，不得出現(xiàn)空鼓、皺折現(xiàn)象。

卷材搭接寬度：長、短邊為100mm。相鄰兩行卷材短邊接縫應(yīng)錯(cuò)開；第一層與第二層長邊接縫錯(cuò)開1/2-1/3幅寬。搭接部位用粘結(jié)料密封，寬度為60mm,厚度≥5mm,做到搭接處無翹邊、無空鼓，平順整齊。

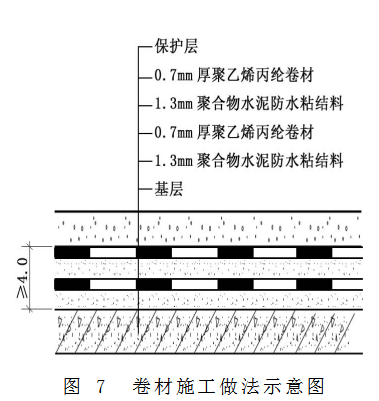

聚乙烯丙綸防水卷材施工見圖7。

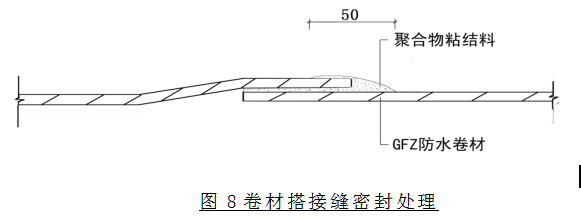

接縫搭接應(yīng)粘接牢固，用聚合物防水粘結(jié)料覆蓋、密封，防止翹邊和開裂。卷材搭接縫密封處理見圖8



?

7、聚乙烯丙綸復(fù)合防水卷材與非固化橡膠瀝青防水涂料復(fù)合施工

7.1、適用范圍

聚乙烯丙綸復(fù)合卷材與非固化橡膠瀝青防水涂料復(fù)合系統(tǒng)具有優(yōu)異的蠕變性能、超強(qiáng)的粘結(jié)性能、自愈合性能、耐化學(xué)腐蝕和抗老化性能以及優(yōu)異的環(huán)保性能，適用于新建、擴(kuò)建和改建的工業(yè)與民用建筑。

7.2材料非固化橡膠瀝青防水涂料由膠粉、改性瀝青和特種添加劑制成的彈性膠狀體，與空氣長期接觸不固化的防水涂料。該產(chǎn)品具有防水性、非固化性、粘合性和環(huán)保性。

7.3、施工準(zhǔn)備（機(jī)具、設(shè)備）

工具、刮板、滾刷、毛刷、鏟刀、壓輥、剪刀、手提桶、卷尺、非固化橡膠瀝青專用噴涂設(shè)備、制膠容器、耐堿膠手套等。

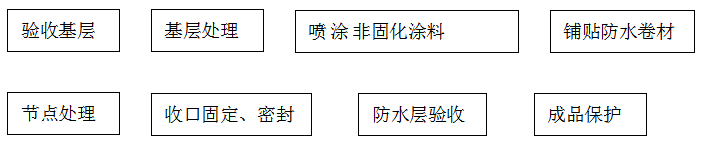

7.4、工藝流程



?

7.6、施工操作要點(diǎn)（細(xì)部構(gòu)造及做法）

7.6.1、應(yīng)根據(jù)施工現(xiàn)場的實(shí)際情況，確定采用噴涂方式進(jìn)行施工。采用滿粘法施工冷噴非固化橡膠瀝青防水涂料應(yīng)均勻地噴涂1.5㎜厚，滾鋪貼卷材時(shí)應(yīng)及時(shí)排出內(nèi)部空氣，使卷材與冷噴非固化橡膠瀝青防水涂料牢固地粘接在基層上。

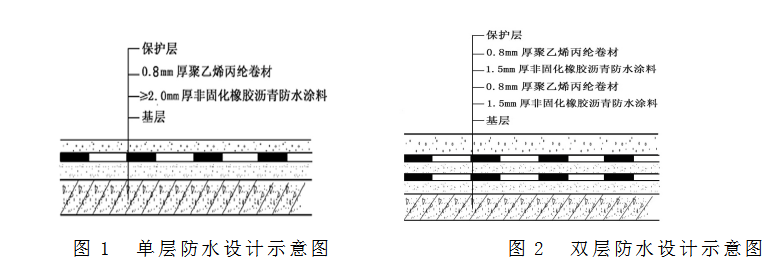

聚乙烯丙綸防水卷材與非固化橡膠瀝青防水涂料復(fù)合防水一道防水構(gòu)造見圖1，聚乙烯丙綸防水卷材與非固化橡膠瀝青防水涂料復(fù)合防水二道防水構(gòu)造見圖2.

?



7.6.2、冷噴非固化橡膠瀝青防水涂料并鋪貼卷材。對(duì)立墻、立面以及陰陽角可采用冷噴非固化橡膠瀝青防水涂料的方法進(jìn)行施工。冷噴非固化橡膠瀝青防水涂料時(shí)噴涂應(yīng)均勻，確定噴槍咀口徑，噴涂速度要均勻，噴涂厚度要均衡一致，直至達(dá)到粘結(jié)劑要求厚度為止。

7.6.3、聚乙烯丙綸防水卷材搭接寬度為100mm，卷材搭接時(shí)應(yīng)當(dāng)錯(cuò)開底層相鄰兩邊的搭接縫。

7.6.4、防水卷材上面直接做保護(hù)層時(shí)，卷材搭接縫可不做蓋條；防水卷材上面不做保護(hù)層時(shí)，卷材搭接縫做10cm的蓋條，粘結(jié)劑宜采用聚合物粘結(jié)料密封好。

7、質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)及檢驗(yàn)方法

質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)：GB 50208-2011《地下防水工程質(zhì)量驗(yàn)收規(guī)范》、GB 50207-2012《屋面工程質(zhì)量驗(yàn)收規(guī)范》等標(biāo)準(zhǔn)規(guī)范。

8.4、施工人員不得打鬧、酗酒、抽煙，要求文明施工，確保施工安全。

8.5、材料存放應(yīng)集中，并有防火、防盜措施、設(shè)專人看管發(fā)放。

8.6、進(jìn)場作業(yè)人員必須嚴(yán)格遵守總包管理各項(xiàng)規(guī)章制度。做到文明施工保質(zhì)保量完成地下室防水工程。

9、典型工程名稱

8、聚乙烯丙綸復(fù)合防水卷材與噴涂速凝橡膠瀝青防水涂料復(fù)合施工

8.1、技術(shù)特點(diǎn)同前

8.2、適用范圍

主要適用于建筑防水、車庫頂板、車庫底板、立墻內(nèi)防水、該材料在側(cè)立面噴涂時(shí)不流掛，可適應(yīng)各種結(jié)構(gòu)的基層，尤其適用于異型結(jié)構(gòu)基層較多，頂面?zhèn)攘Φ墓こ獭?br/>
8.3、材料性能

8.3.1聚乙烯丙綸防水卷材符合<高分子增強(qiáng)復(fù)合防水卷材>GB26518標(biāo)準(zhǔn)規(guī)定是無毒，無污染的，完全符合綠色建筑、健康城市的應(yīng)用產(chǎn)品，聚乙烯丙綸防水卷材成功應(yīng)用于各類建筑防水工程。

8.3.2噴涂速凝橡膠瀝青防水涂料是新型的橡膠改性瀝青涂料，是水性、環(huán)保、耐久、彈性、抗竄水性強(qiáng)的材料。

該涂料由A、B兩個(gè)部分組成。其中A份為主劑，是由陰離子型合成橡膠和采用特殊工藝加工制成的微乳液以及多種化學(xué)助劑混合而成。該份中橡膠成分為連續(xù)相，可極大的增強(qiáng)材料成膜后的延伸性和抗穿刺性。

B份為促凝劑，是由金屬鹽類等電解質(zhì)配制而成相應(yīng)濃度的水溶液。為了保證該份的分子穩(wěn)定性，通常以粉狀銷售。

8.4、施工準(zhǔn)備（機(jī)具、設(shè)備）

清掃工具、刮板、滾刷、毛刷、鏟刀、壓輥、剪刀、手提桶、卷尺、噴涂速凝液體橡膠專用噴涂設(shè)備、制膠容器、電動(dòng)攪拌器、耐堿膠手套等。

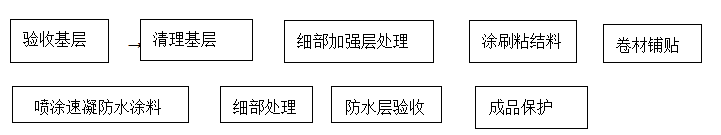

8.5、工藝流程

?

?

8.6、施工操作要點(diǎn)（細(xì)部構(gòu)造及做法）

8.6.1、陰陽角，施工縫、卷材層完成后，再施工速凝橡膠瀝青防水涂料。

8.6.2、速凝橡膠瀝青防水涂料要均勻，用專用噴槍從一側(cè)向另一側(cè)（由低向高）進(jìn)行，噴槍距離基面宜為600—800mm，按每米3到4秒的行槍速度，2mm厚的涂層可一次縱橫5—6遍噴涂完成。

8.6.3、地下外墻防水施工時(shí)，處理好導(dǎo)墻防水后，凡有聚乙烯丙綸防水卷材施工的部位，都應(yīng)滿面速凝橡膠瀝青防水涂料，噴涂應(yīng)平整順直，不歪扭、無皺折，不起泡。

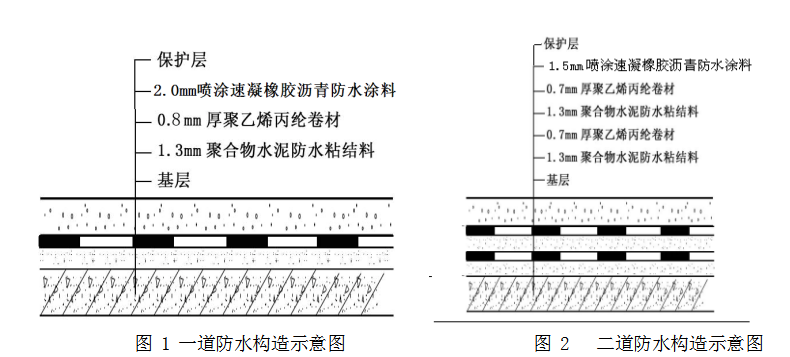

聚乙烯丙綸防水卷材與噴涂速凝橡膠瀝青防水涂料復(fù)合防水一道防水構(gòu)造見圖1，聚乙烯丙綸防水卷材與非固化橡膠瀝青防水涂料復(fù)合防水二道防水構(gòu)造見圖2



8.7、質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)及檢驗(yàn)方法

質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)：GB 50208-2011《地下防水工程質(zhì)量驗(yàn)收規(guī)范》、GB 50207-2012《屋面工程質(zhì)量驗(yàn)收規(guī)范》等標(biāo)準(zhǔn)規(guī)范。

8.8、安全措施防火、防毒、防護(hù)見本書第十章

8.8.1、所有施工人員進(jìn)入現(xiàn)場，必須戴好安全帽并遵守總包方一切安全規(guī)定要求。

8.8.2、卷材應(yīng)妥善保存，特別避免與礦物油、某些動(dòng)植物油等影響聚乙烯性能的化學(xué)物質(zhì)接觸，以免造成卷材損壞變質(zhì)。

8.8.3、施工人員必須穿軟底鞋，不把尖銳堅(jiān)硬的物體放在卷材上，以免損壞卷材。

8.8.4、施工人員不得打鬧、酗酒、抽煙，要求文明施工，確保施工安全。

8.8.5、材料存放應(yīng)集中，并有防火、防盜措施、設(shè)專人看管發(fā)放。

8.8.6、進(jìn)場作業(yè)人員必須嚴(yán)格遵守總包管理各項(xiàng)規(guī)章制度。做到文明施工保質(zhì)保量完成地下室防水工程。
